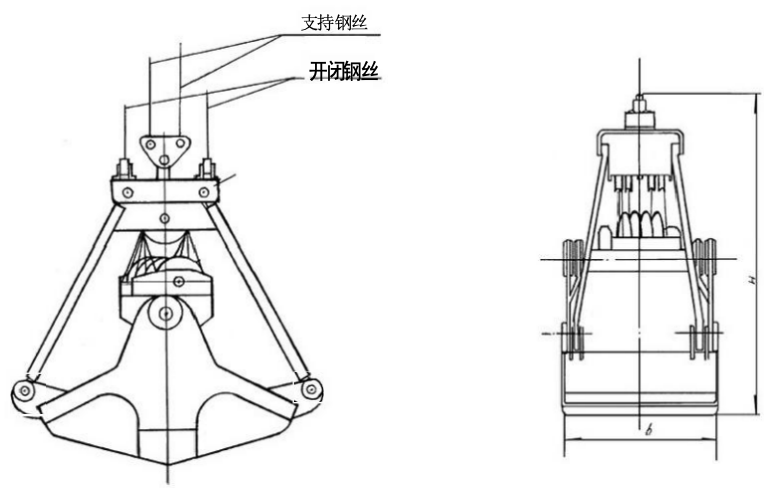

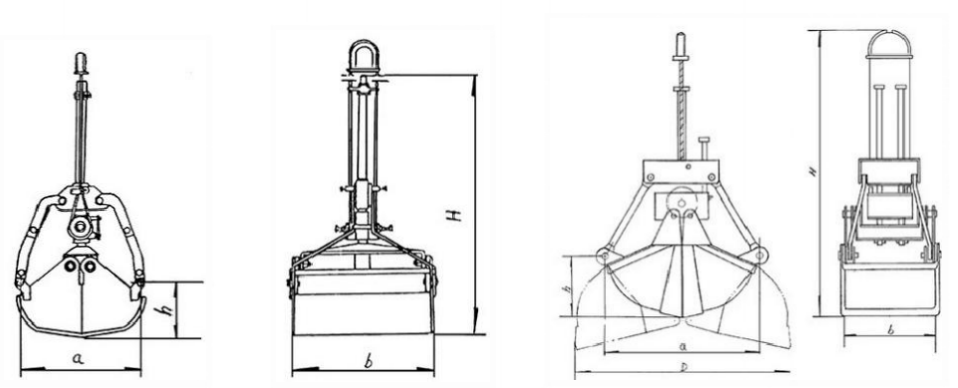

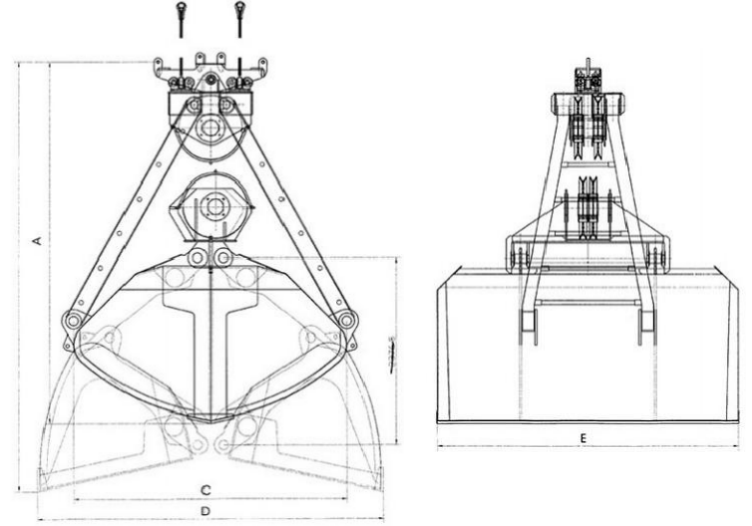

一、結構(如圖)

四繩抓斗一般有四個部分組成

二、四繩抓斗的用途

四繩抓斗主要是與橋式行車配套使用，用于抓取各類松散的堆積物，進行裝車、卸車、轉堆、加料等作?業。

三、四繩抓斗類型

由于抓斗容積的大小不同，所抓取物料比重不同，我們通常把抓斗分成：輕型、中型、重型、超重型。

四、四繩抓斗的工作原理

在橋式行車上，分別配有兩組雙排繩卷筒，每組卷筒引出兩組鋼絲繩，其中一組兩根鋼絲繩分別捆扎在?抓斗平衡架兩端的斜殼或(吊繩環與捆繩栓)上，作支持鋼絲繩用。另一組兩根作開閉鋼絲繩用。它們分別經?過擋繩輪、頭部滑輪、下橫梁滑輪形成滑輪組，起著抓斗的開閉作用。工作開始時，支持鋼絲繩將抓斗起吊?在適當位置上，然后放下開閉鋼絲繩，這時靠下橫梁的自重迫使斗部以下橫梁大軸為中心將斗部打開，當頭?部開至兩耳板的碰塊相撞時，即斗部打開到最大極限。打開抓斗時，上橫梁滑輪和下橫梁滑輪中心距加大，?然后支持鋼絲繩落下，將已開的抓斗落在要抓取的松散堆積物上面，再收攏開閉鋼絲繩，將上橫梁滑輪和下?橫梁滑輪的中心距恢復到原來的位置，這樣就完成了抓取物料的過程。在閉合的斗部里已裝滿了物料，最后?同時提升支持鋼絲繩和開閉鋼絲繩，整個抓斗亦被吊起，經行車移動到所需卸料地上，開斗卸下所抓取的物?料。

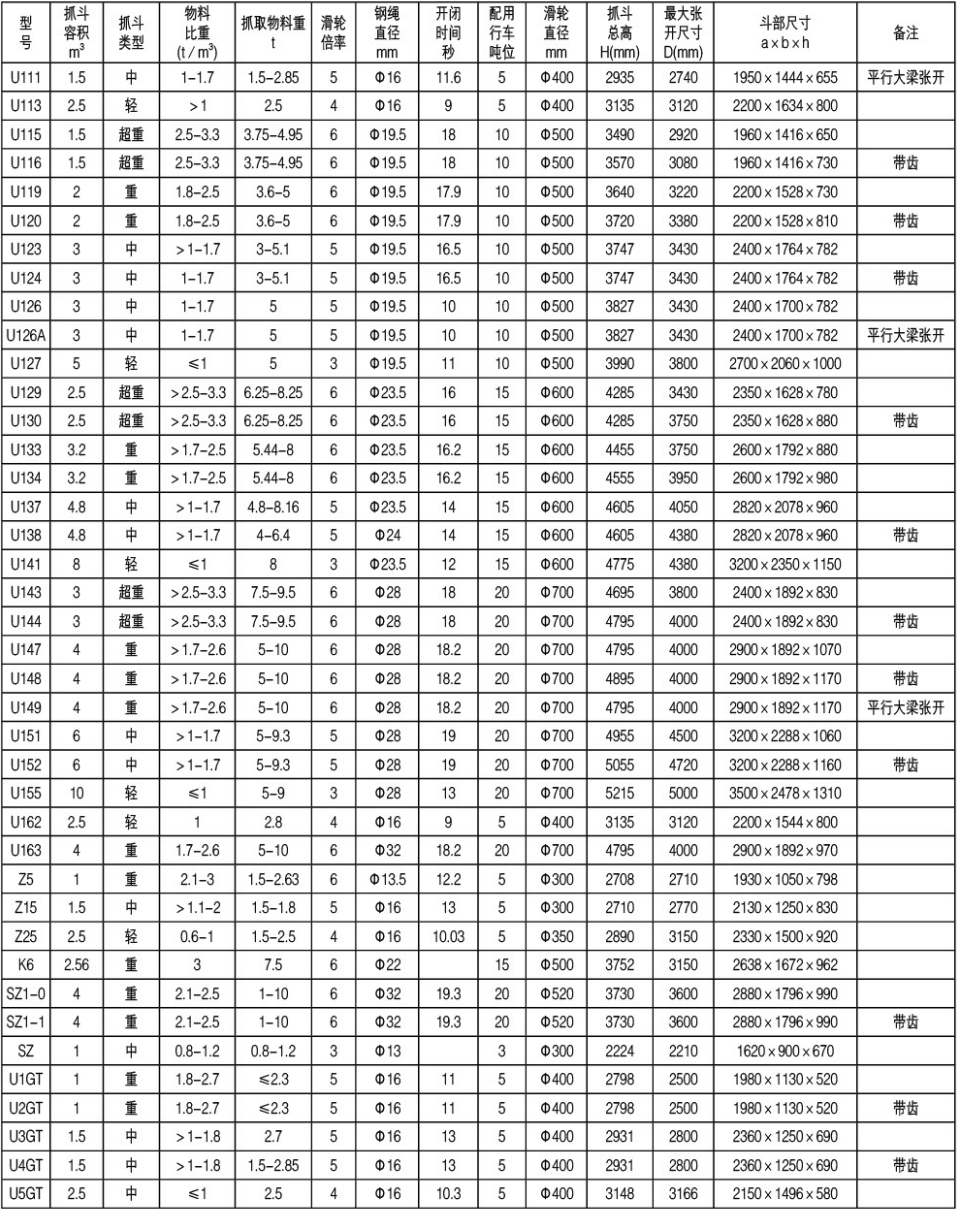

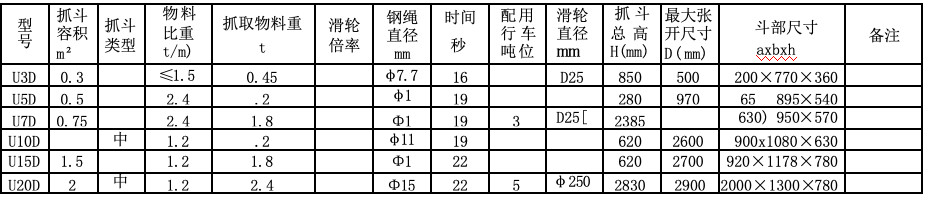

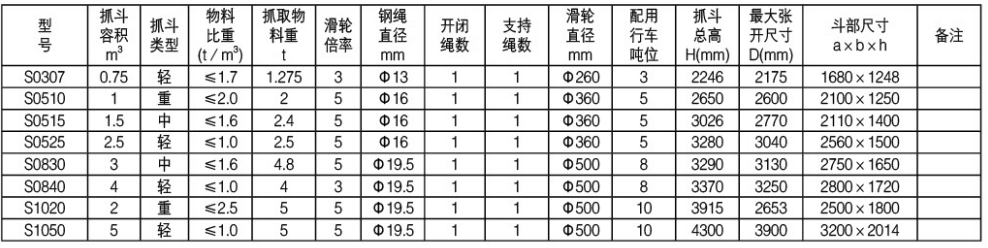

四繩抓斗技術參數表：

四繩抓斗技術參數表：

四繩派拿抓斗

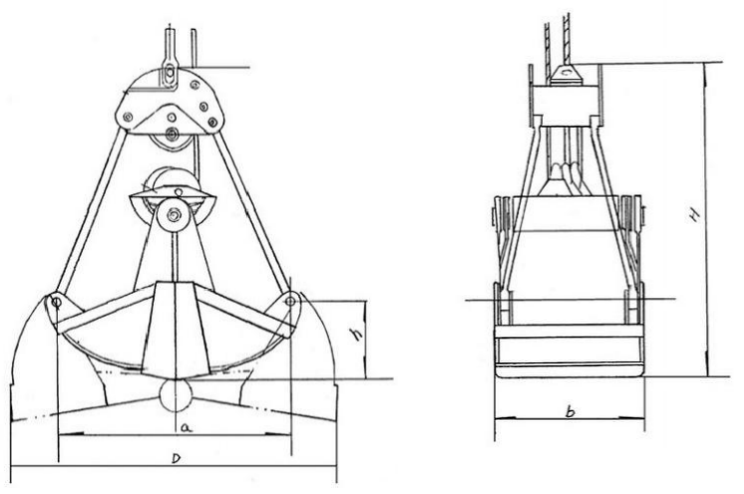

一、結構(如圖)

二、主要特點

結構造型合理，鋼度好，抓取物料重量與抓斗自重之比達到1.5—1.92,充滿度達到95—100%,主要的軸套?采用軸承鋼，銷軸材料均為40cr, ??滑輪上采用耐高溫軸承，外加雙口橡膠油封，防塵防水可在水下使用。刃口采?用耐磨合金結構鋼作為刃口板，便于焊接和維修、沖擊性好。

三、工作原理

同四繩工作原理一樣。

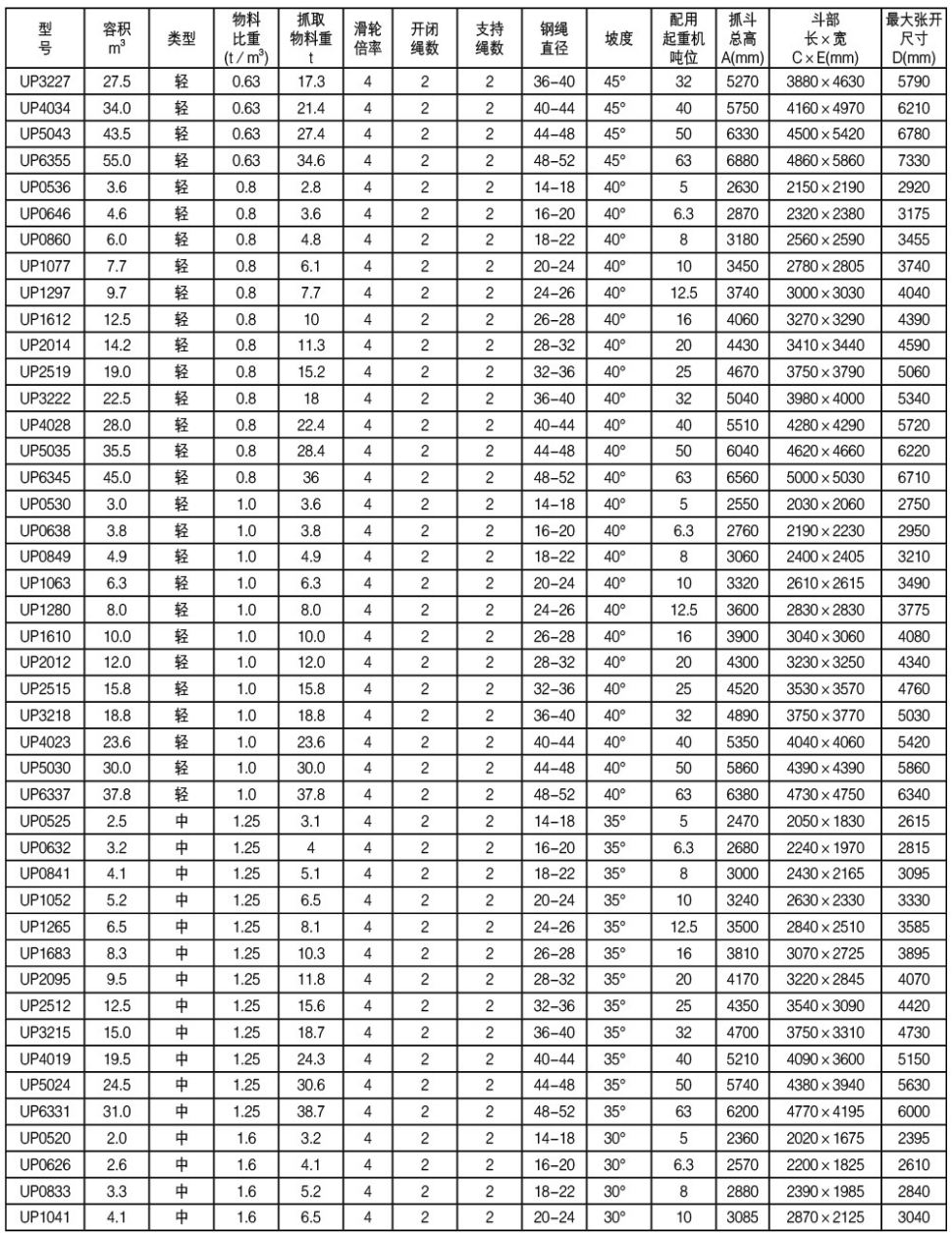

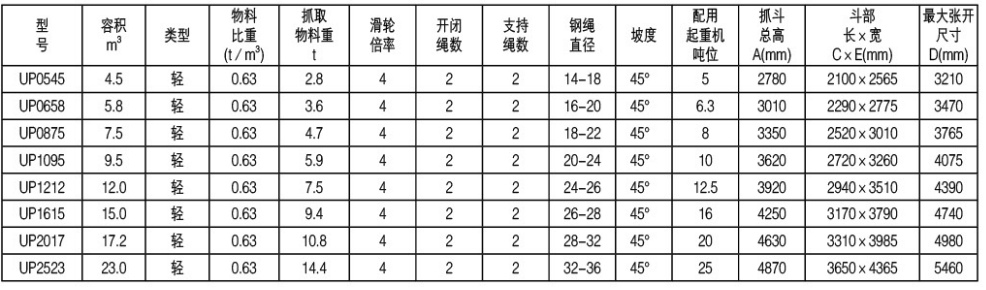

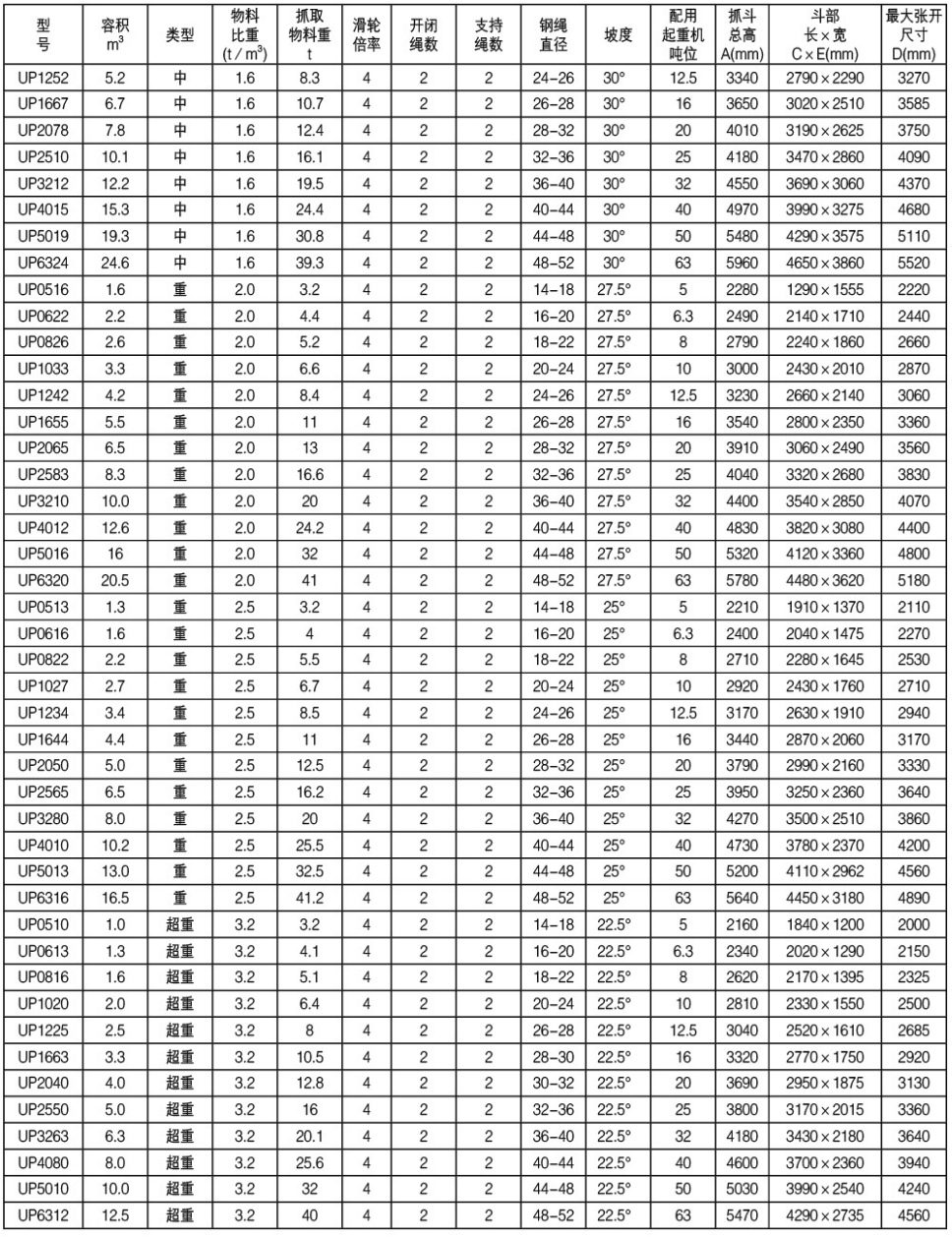

四、四繩派拿抓斗技術參數表：

四繩派拿抓斗技術參數表：

四繩派拿抓斗技術參數表：

兩繩抓斗

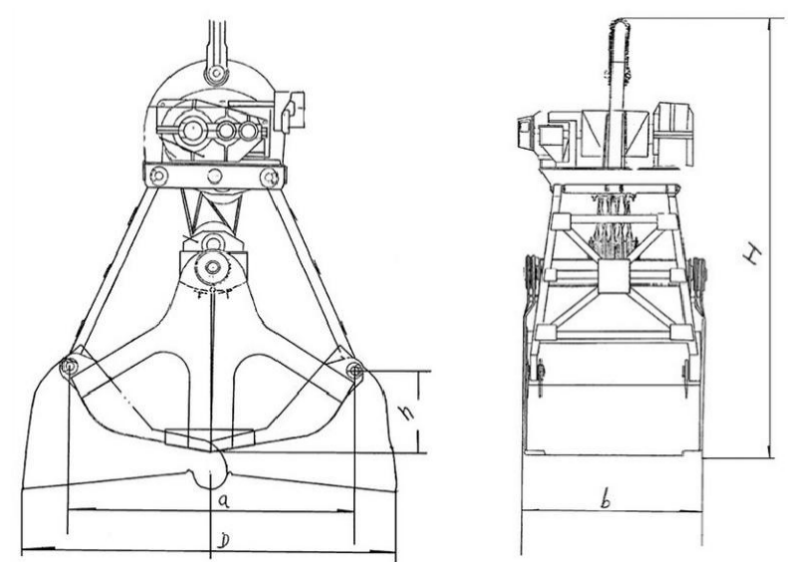

一、結構(如圖)

二、用?途

兩繩抓斗主要是與橋式起重機、港機、鉸車上配套使用，廣泛應用于港口、電廠、碼頭、化工等，抓取各類?松散的堆積物，如：礦石、煤、爐渣等進行裝車、卸車、輕堆、加料等作業。

三?、工作原理

在雙卷筒鉸車上，其中一組卷筒引一支鋼絲繩，作支持使用，另一組引出一支作開閉使用。抓斗張開后，落?到該物上，收攏開閉鋼絲繩，鋼絲繩拉動橫梁，使兩顎板閉合，斗里裝滿物料，起升支持鋼絲繩吊起抓斗，經行?車送到卸料場地，支持鋼繩不動，松下開閉繩使抓斗張開，卸下所抓取的物料。

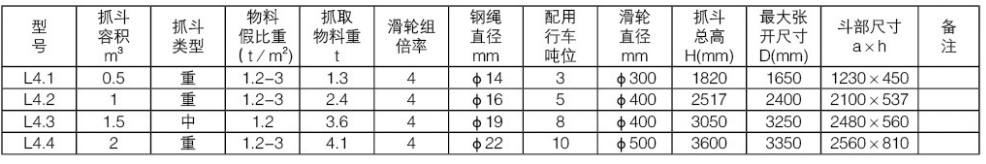

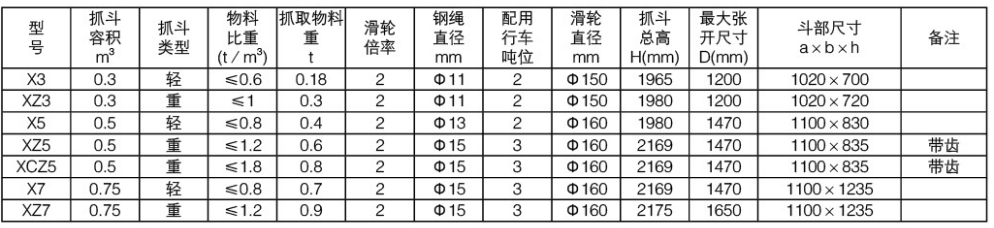

四?、兩繩抓斗技術參數

電動單軌抓斗

一、結構(如圖)

二、用途

電動單軌抓斗是以201型、301型、DZ12型為代表的定型產品。電動單軌抓斗起重機是一種架空起重運輸?裝置，不占地面生產場地，依靠架空軌道上運行的小車來完成物料的轉載運輸，并在升降過程中同時進行開?閉和運行。

本型抓斗起重機操作簡單，工作性能可靠，效率高，所以，在港口、建筑工地、車間、火場、倉庫、爐渣?池、煤泥池等被廣泛應用。

本型抓斗起重機可地面操作，也可帶駕駛室空中操作，還可以遙控操作。

三、工作原理

同四繩抓斗工作原理一樣。

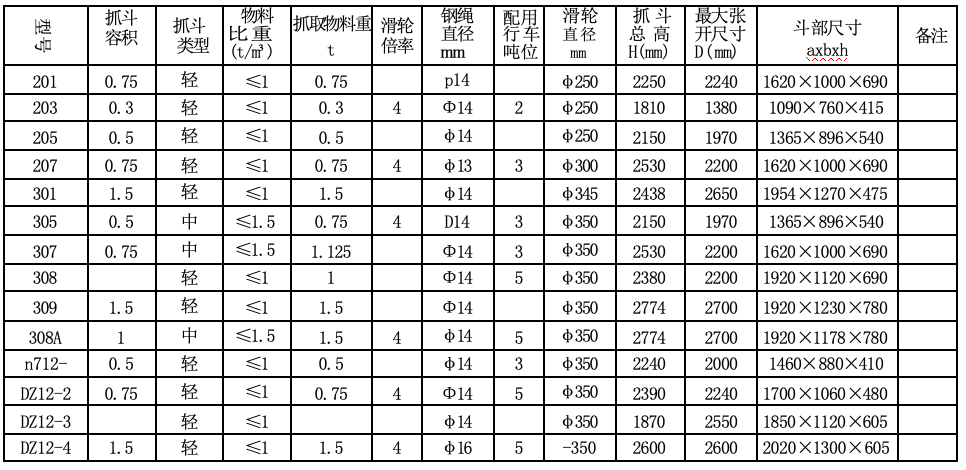

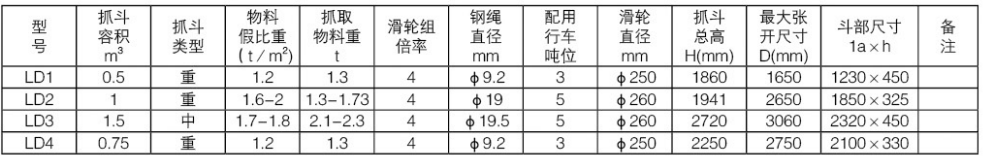

四、電動單軌四繩抓斗技術參數

馬達抓斗

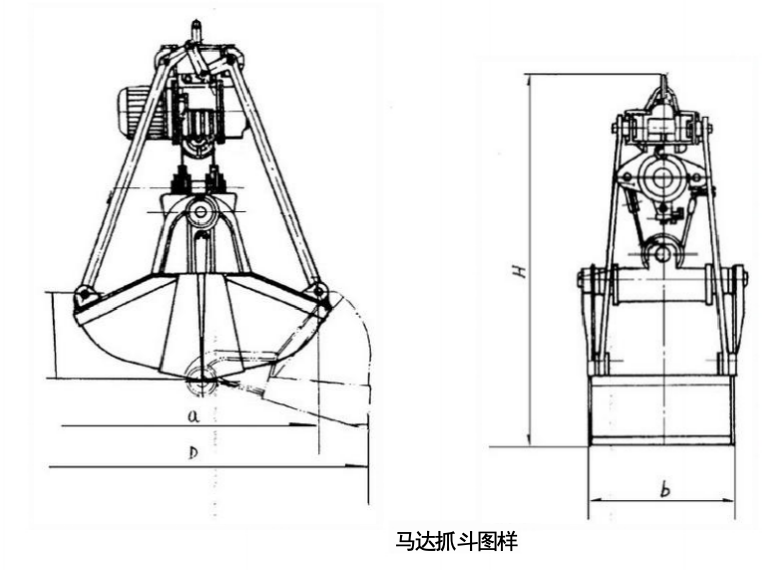

一、結構(如圖)

二、用途

馬達抓斗可用于抓取散粒物品，例如：礦石、砂、碳石、爐渣、礦粉、焦炭、煤、松散的粘土等，馬?達抓斗不能用于水中工作。

三、工作原理

馬達抓斗的升降運動依靠單卷筒鉸車或掛到吊鉤上，它本身帶有閉合機構，樣式繁多。我廠生產的馬?達抓斗，開閉運動是依靠裝設在抓斗內部的電動葫蘆來完成的，由于它在閉合時不像四繩抓斗那樣受閉合?繩向上的拉力，自重全部起挖掘作用。因而抓取能力大，最適用于抓取礦石等難抓的物料。

四、馬達抓斗技術參數

電動抓斗

一、結構(如圖)

二、用?途

電動抓斗多用于礦石，石灰石，爐渣、礦粉、煤、焦炭等松散粒物料的裝卸工作。不能下水作業。

三、工作原理

該抓斗的升降運動依靠單卷筒鉸車或掛到吊鉤上，開閉運動是依靠裝設頭部電機，減速機、卷筒等帶動?下橫梁來完成。

四、注意事項

1、室外作業，要加防雨設施，不能在易燃、易爆、酸、堿蒸氣環境中工作。

五、電動抓斗技術參數

單繩懸掛式抓斗

一、結構(如圖)

二、工作原理

單繩抓斗其開閉主要是彈性元件、滑架、鎖鉤等配合運動。抓料時，張開的抓斗降到物料上后，鋼絲繩繼續?下降使滑架下滑，由于滑架上彈簧的作用，使爪子口在鉤上，司機升滑架使下橫梁上升，顎板閉合。卸料時，滿?載斗被送到卸料場地的料堆或地面時，鋼絲繩繼續下降，使滑架下滑一段距離，鉤口對抓子的壓力立即失去，在?頭部上壓彈簧的作用下，爪子旋轉脫開鉤口，司機再度起升，在下橫梁和物料自重的作用下逐漸使顎張開。

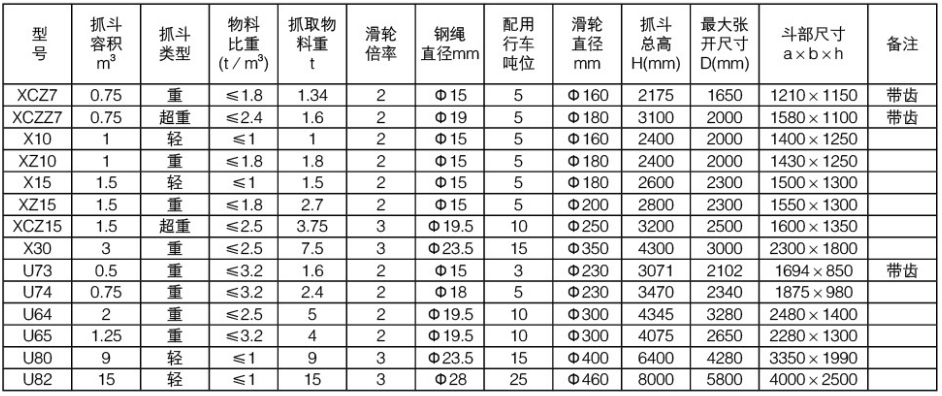

三、單繩懸掛抓斗技術參數(X型單桿、U?型雙桿)

單繩懸掛抓斗技術參數(X型單桿、U型雙桿)

多瓣抓斗

一、結構(如圖)

多瓣抓斗有四瓣抓斗、六瓣抓斗、八瓣抓斗，?有單繩、雙繩、四繩、馬達、液壓五大種類。

多瓣抓斗適應于環境惡劣、所抓物料不規則、?難度較大的物料。如垃圾、礦石、廢鋼、鋁錠、石?灰石、礫石等物料，進行裝卸和轉運，已在垃圾?場、廢鋼場、港口、礦山、鐵路廣泛使用。(馬達?抓斗不能下水作業)

四繩六瓣抓斗

一、用途：

四繩六瓣抓斗主要是與橋式行車配套使用，用于抓取各類松散的堆積物，進行裝車、卸車、轉堆、加料等作?業?。

二、工作原理：

工作開始時，支持鋼絲繩將抓斗起吊在適當位置上，然后放下開閉鋼絲繩，這時靠下橫梁的自重迫使斗部以?下橫梁大軸為中心將斗部打開，當斗部開至兩耳板的碰塊相撞時，即斗部打開到最大極限。開斗時，上橫梁滑輪?和下橫梁滑輪中心距加大，然后支持鋼絲繩落下，將已開的抓斗，落在要抓取的松散堆積物上面，再收攏開閉鋼?繩，將上橫梁滑輪與下橫梁滑輪的中心距恢復到原來的位置，這樣就完成了抓取物料過程。在閉合的斗部里已裝?滿了物料、最后提升開閉鋼絲繩，整個抓斗亦被吊起，經行車移動到所需卸料場地上，開斗卸下所抓取的物料。

四繩六瓣抓斗技術參數

電動六瓣抓斗

一、結構

1、頭部；2、拉桿；3、橫梁；4、電動葫蘆；5、頭部。

二、用途

馬達六瓣抓斗(又叫多顎板抓斗)用于吊鉤式(或一個起升卷筒)普通起重機上，主要用于裝卸大塊度堅硬的礦?石，廢鋼、鋁錠、垃圾等。嚴禁下水作業。

三、工作原理

該抓斗是靠橫梁、斗部的自重張開。抓料時電動葫蘆拉動橫梁，使顎板閉合。

電動六瓣抓斗技術參數
